TD处理的特点

一、TD皮膜的特性
●高硬度（HV2500-3600）    ●高耐磨性
●皮膜厚度（μm5-15）    ●耐腐蚀性
●耐剥离性（结合力强）    ●抗咬合性
●可重复成膜（3-5次）    ●抗高温氧化

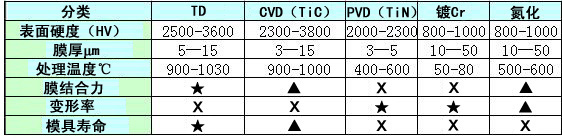

二、TD处理与其他表面处理比较（☆优  △良  Ⅹ中）

三、TD处理的材料选择
一般含碳量高于0.3%的各类钢件都可以成膜，为了达到各项指标，性能优良，必须优选如下模具钢（附表）

四、TD处理模具制作注意事项
1.避免焊接，补焊，尤其是不同材质的焊接；
2.避免内直角，尽量保证3-5℃以上的R角加工；
3.避免孔壁过薄，避免前期热处理开裂；
4.模具工作面抛光R0.8以下；
5.前期热处理必须高温淬火（1020~1030℃），高温回火（500~520℃）基体硬度HRC58±3；
